起源の場所: | 中国 |
ブランド名: | ZJHK |
証明: | CE, SGS, CQC, RoHS |
モデル番号: | HA-003-M&HA-003-F/HA-004-M&HA-004-F |
最小注文数量: | 1 |
---|---|
価格: | Negotiable |
パッケージの詳細: | 標準的な輸出カートン |
受渡し時間: | 5日 |
支払条件: | L/C、T/T、ウェスタン・ユニオン、Paypal |
供給の能力: | 1ヶ月あたりの100,000 PC |
注文番号: | 09200042611及び09200042711 | モデル タイプ:: | 細いコネクターHAシリーズ |
---|---|---|---|
材料: | ポリカーボネートのSabic 3412 ECR | ワイヤー関係: | ねじ |
ハウジング: | H3Aシリーズ | OEM: | 提供される |
接触のNO: | 3および4 | AWF: | 18-14 |
ハイライト: | 4ピン10A頑丈なコネクター,09200042611コネクター,5つのPinの頑丈な電気コネクタ |

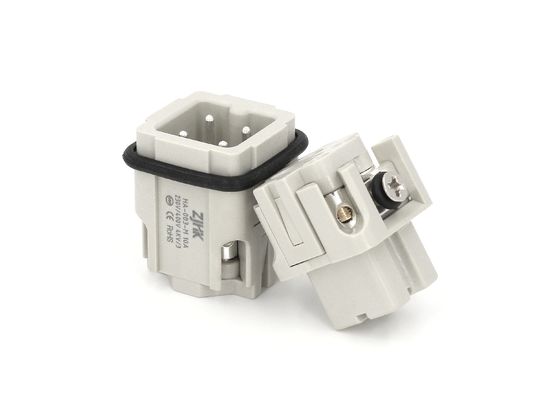

4pin 10Aねじ頑丈な終了ワイヤー コネクターHA 5のピン コネクタ
挿入物、ねじ終了、のポリカーボネート、RAL 7032 (灰色小石)、評価される流れ男性及び女性:10A
サイズ:3 A、
接触:3のコンダクターの横断面:1.0… 2.5mmの²、
銅合金、銀はめっきした
頑丈なコネクターはさまざまな産業適用のための有効な電気およびmechnical関係をする。従来の産業コネクターと比較されて、頑丈なコネクターは粗い環境に対してIP65保護を提供し、取付けおよびmantainceの30~50%の人件費を救う。従って、それはmechinery、電気制御、鉄道の交通機関、オートメーション、ロボット工学、風カエネルギーおよびengeryの配分で広く利用されている。
指定 |
DIN EN 60664 |
DIN EN 61984 |
|
挿入物 |
|
接触の数 |
3,4 (16x2) +PE |
HA-003/004 |
|
性 |
Male&Female |
評価される流れ |
10A |
汚染程度 |
Ⅲ |
または |
10A 250V 4KV 3 |
HA-010/016/032 |
|
性 |
Male&Female |
評価される流れ |
16A |
評価される電圧 |
250V |
評価されるインパルス電圧 |
4KV |
汚染程度2また |
16A 230/400V 4KV 2 |
評価される電圧Acc.to UL Csa |
600V |
絶縁抵抗 |
≥1010Ω |
材料 |
ポリカーボネート |
制限温度 |
-40℃… +125℃ |
機械働く人生の合う周期 |
≥500 |
接触の材料 |
銅合金 |
表面 |
めっきされるハード銀 |
接触抵抗 |
≤1mΩ |
ねじ込み端子 |
|
ワイヤ・ゲージ |
1.0-2.5mmの² |
AWG |
18-14 |
トルクをきつく締めること |
0.25Nm (HA-003/004)または |
0.5Nm (HA-010/016/032) |
HA-003/004 230V/400V 10A (ねじ込み端子)
HA-003 230V 10A (おりクランプ ターミナル)
現在の運送は挿入物のための材料およびターミナルを含む接触の最高温度によって限られる。
DIN EN 60512-5に従う測定し、テスト技術
設計デッサン:
H3A Hood&Housingのための注文番号
フード-側面の記入項目 |
H3A-SE-2B-M20 |
19200031640 |
フード-側面の記入項目 |
H3A-SE-2B-PG11 |
09200031640 |
フード-上の記入項目 |
H3A-TE-2B-M20 |
19200031440 |
フード-上の記入項目 |
H3A-TE-2B-PG11 |
09200031440 |
フード-上の記入項目 |
H3A-TE-2B-PG13.5 |
09200031441 |
ハウジング-隔壁の土台 |
H3A-BK-1L |
09200030301 |
ハウジング-金属カバーが付いている隔壁の土台 |
H3A-BK-1L-MCV/M |
09200030305 |
ハウジング-金属カバーが付いている隔壁の土台 |
H3A-BK-1L-MCV/F |
09200030306 |
ハウジング-側面の記入項目が付いている隔壁の土台 |
H3A-BK-1L-SE |
09200030801 |
収容-表面取り付け |
H3A-SF-1L-M20 |
19200031250 |
収容-表面取り付け |
H3A-SF-1L-PG11 |
09200031250 |
収容-表面取り付け |
H3A-SF-1L-PG13.5 |
09200031251 |
収容-表面取り付け |
H3A.BC-SF-1L-M20 |
19200031252 |
収容-表面取り付け |
H3A.BC-SF-1L-PG11 |
09200031252 |
収容-表面取り付け |
H3A.BC-SF-1L-PG13.5 |
09200031253 |
ハウジング-ケーブルで通信するべきケーブル |
H3A-CCT-1L-M20 |
19200031750 |
ハウジング-ケーブルで通信するべきケーブル |
H3A-CCT-1L-PG11 |
09200031750 |
ハウジング-ケーブルで通信するべきケーブル |
H3A-CCT-1L-PG13.5 |
09200031751 |
FAQ:
1.Q:あなた製造所または貿易会社はであるか。
:私達は温州市、の製造所浙江省、中国である。
2.Q:私達はあなたのプロダクトかパッケージで印刷されるべき私達のロゴか会社名があってもいいか。
:Sure.OEMは歓迎される。あなたのロゴは私達のプロダクトでputedできる。そして私達はあなたの設計に従ってパッケージを作ってもいい。
3.Q:順序のための通常の支払の言葉は何であるか。
:私達はT/Tの条件を、ウェスタン・ユニオン先立って受け入れる。バイヤーの条件にcccordingできる
4. 保証の時間。
:12か月。質のどの問題でもあなたの次の順序によって自由に変わる。
5.Freeサンプル。
:私達はあなたのちょうどあるように質を確認するために小さいプロダクトを支払う明白な料金を提供する。
