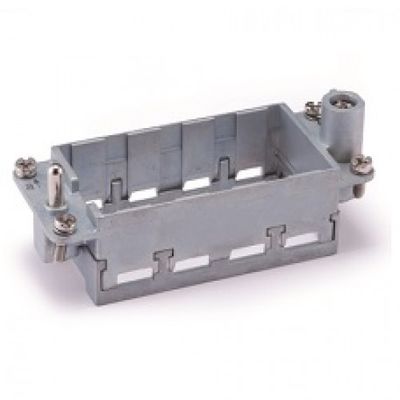

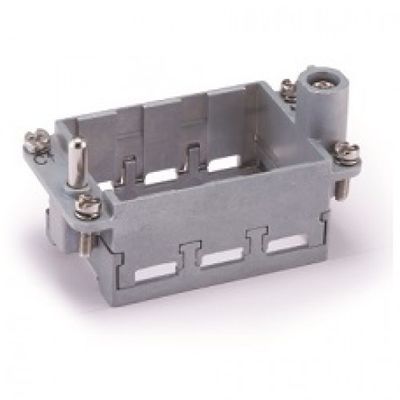

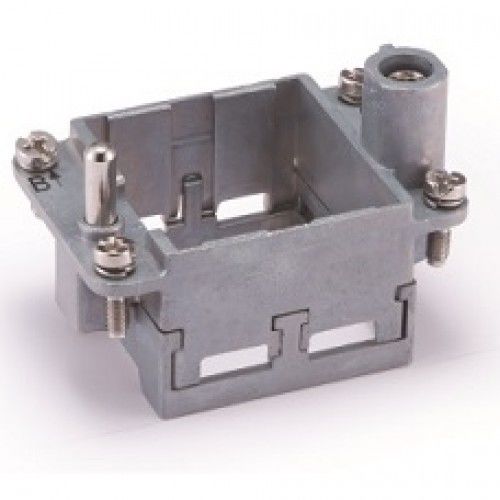

HMモジュールによって結合される6B 10B 16B 24Bのフレーム

プロダクト細部

ZJHKモジュラー フレーム

VDEに従う基づいているシステム

投げられた亜鉛構造は死ぬ

蝶番を付けられたフレーム（項目タイプ1 –一つを除いて）

A-B、a-b、A.C.、a.c.、A-D、a-d、A-Fおよび2つ、3つ、4つ、か6つの挿入物『モジュール』の条件によって利用できるa-fのオリエンテーション

合う周期≥500

標準的なフードおよびハウジングの使用のために、また、ZJHKはHarting、ILME、TEとフレームに一致できる蝶番を付けた。

速い細部

1.標準: DIN EN 61984

2. 燃焼性:UL94 V0

3. 保護程度:IP65

4. 周期を差し込むこと:≥500

5. 塩水噴霧試験:72時間

6. 働く温度: -40℃±125℃

モジュラーZJHK HM®

モジュラー方式（HM - ZJHK）は信号、力、空気を、個々のカスタマイズされた整理の1つのコネクターの同軸そしてイーサネット関係可能にする。

これらは標準的なZJHK®ハウジングにそれから合うかもしれない。システムは1つのコネクター アセンブリ内のいろいろな挿入物構成を割り当てる。ZJHKモジュラー システムは信号、力のための関係を考慮するとき個々の顧客の特定の条件を満たすように設計され、柔軟性を提供する及び解決がひだのコネクターの質から離れて1つのコネクターによって要求されるとき空気ラインは、アセンブリ用具の右の選択信頼できる接続の基本的な要素である。

ZJHKはすべてのコネクターのためのオートメーションの異なったレベルのための適切な圧着工具を提供する。

モジュールの設置および分解の図表

頑丈なコネクターはさまざまな産業適用のための有効な電気およびmechnical関係をする。従来の産業コネクターと比較されて、頑丈なコネクターは粗い環境に対してIP65保護を提供し、取付けおよびmantainceの30~50%の人件費を救う。

従って、それはmechinery、電気制御、鉄道の交通機関、オートメーション、ロボット工学、風カエネルギーおよびengeryの配分で広く利用されている。
